ScenePlat 3DGIS+AEC产品

ScenePlat 3DGIS+AEC产品是一款面向工程设计和工程建设行业的三维地理信息系统产品,旨在提供数字化增值服务来提供解决工程设计和施工过程面临的实际业务和工程管理方面的问题,通过三维GIS技术提供虚拟设计建造环境,引导未来建设,便于全局工程进度的统筹安排,以达到改变工程生产模式,提升工程品质的目的。

 ScenePlat 3DGIS+AEC产品采用面向服务的技术体系架构,基于React框架设计展示层,采用一个中心、一套标准、一个基础平台和N个业务应用的“1+1+1+N”功能架构,以满足不同用户群体的多种应用场景。

产品基于ArcGIS Enterprise标准版环境部署,功能模块以组件式提供,可按需求进行独立增减。




产品能力
征地拆迁管理 图档与出图计划管理 接口管理 移动端数据填报和采集
征地拆迁管理

地拆迁管理面向征拆业务逻辑,对工程现场拆迁量进行统计,实现市政工程、房屋、管线、土地征签工程量计算;建立拆迁区域信息数据库,形成拆迁明细表,实现管地、管房、管档。征地拆迁管理模块的主要功能包括:

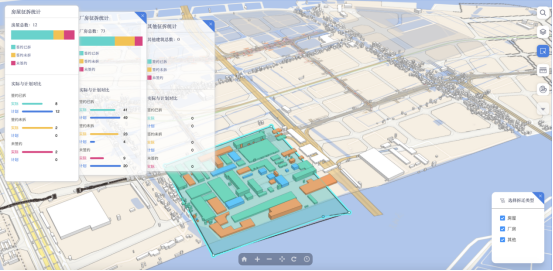

Ø 拆迁统计仪表盘:主要展示拆迁进度统计情况,包括拆迁房屋属性、数量状态、进度更新等。拆迁信息支持Excel格式导出。

Ø 土地征收管理:土地地块的查看、统计和量测等。

Ø 房屋拆迁管理:房屋属性信息的查看和变更、拆迁房屋的时空分类统计等。

Ø 拆迁进度评估:通过同区域不同期影像对比,进行快速拆迁进度评估。


图档与出图计划管理

图档与出图计划管理主要用来统筹规范化管理建设施工过程中的设计图纸以及进度计划等文档材料。通过该模块可以实现图档文件和进度计划数据的一体化管理,将模型、图纸和进度计划数据进行挂接,查看出图日历,辅助出图计划的制定。

Ø 设计图纸管理:制定统一规范的图纸命名方式和图档结构目录,支持文件的增删改查。

Ø 构筑物图模挂接:将构筑物模型编码与图纸文件关联,提供三维模型可视化场景,可根据模型进行相关图纸文件的查询。

Ø 图纸在线预览和标注:支持在Web端进行CAD图纸的在线查看和标注。

Ø 出图看板:以出图日历的形式查看每日提交的图纸、文档及其他相关信息。

接口管理

接口管理应用主要用来解决基础设施项目建设过程中,工程建设体量大、时间集中、时序复杂、地质条件和边界条件不容易协调,地下与地下立体统筹开发居多等施工难点和痛点。充分BIM+GIS技术,为项目的规划设计,建造,运维以及管理服务提供支持。

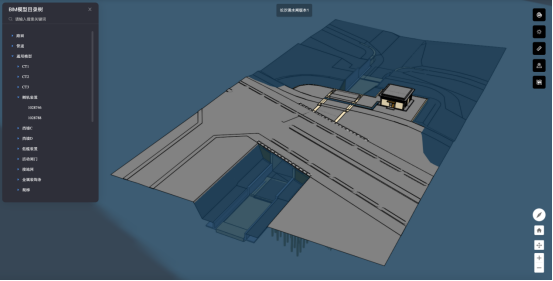

Ø 模型对象化管理:根据构筑物BIM模型对象化分类,并创建检索索引。依据统一模型目录标准进行标准化处理,支持BIM模型数据的图属互动查询。

Ø 进度数据导入:支持将常用的P6软件计划进度数据导入,并与模型挂接。

Ø 工程进度模拟:以进度时间轴的形式呈现,整体以Dashboard形式结合二维地图展示全局的进度,三维单体场景展示模型单体建设进度。

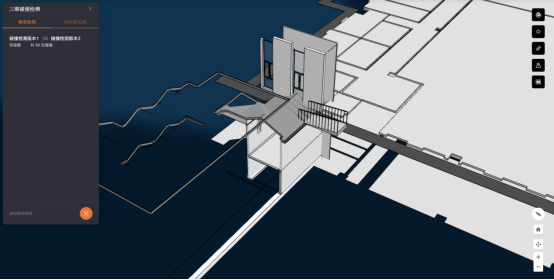

Ø 模型碰撞检测:检测模型几何空间上的物理冲突,实现构件级的碰撞冲突检测。

Ø 三维场景对比:双屏进行同模型不同方案的对比,自动找出变更部位并进行符号化展示。



移动端数据填报和采集

移动端数据填报和采集是一个面向智能移动终端的地理数据解决方案,主要应用场景为工程施工现场,为外业工程人员提供数据填报和采集服务。本功能模块采用微信小程序进行架构设计,无需应用程序安装或第三方插件,具有良好的适配性和便携性。

Ø 移动数据填报:可以在移动端进行数据填报,如同征拆模块结合进行征地拆迁数据的填报,或同接口系统结合进行工程进度数据的填报等。可以使用相机采集图片数据。

Ø 数据标绘:支持在移动端进行二三维要素的标绘。

Ø 移动定位:支持调用手机GPS模块进行快速定位。

Ø 信息检索和查询:支持与服务器连接查询图片、文档和图纸等信息。支持在移动端查看BIM模型等三维数据。
